Fresatura CNC e tornitura

Fresatura CNC e tornitura

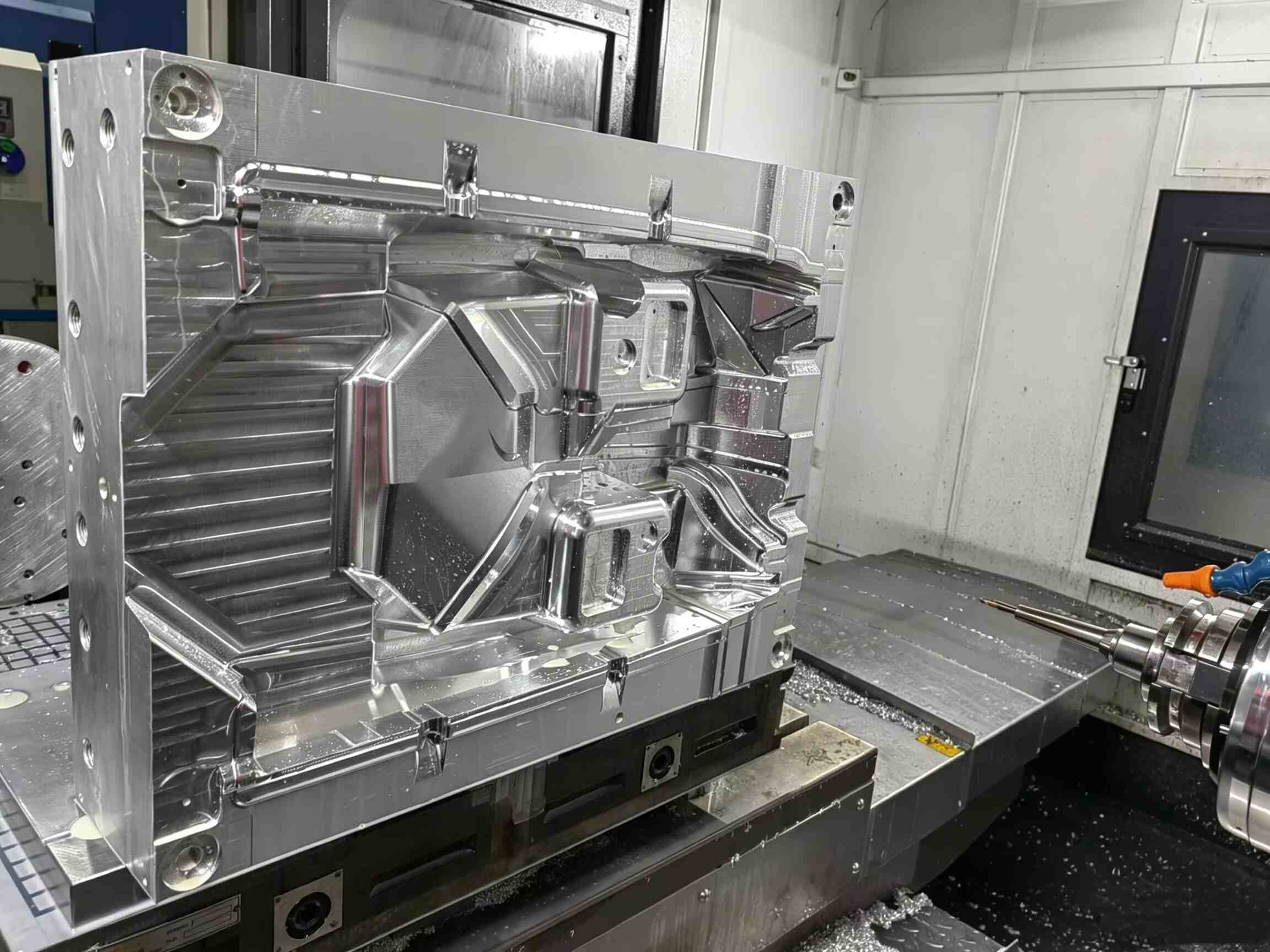

La fresatura e tornitura CNC a 5 assi integra la capacità di fresatura multifaccia con la funzionalità di tornitura CNC su un'unica piattaforma macchina, tipicamente un centro di fresatura-tornitura a 5 assi con mandrino inclinabile e tavola di tornitura, oppure una macchina multifunzione con mandrino di fresatura e torretta di tornitura. Il vantaggio fondamentale rispetto a fresatrici e torni CNC a 3 assi separati è la lavorazione completa del pezzo: un pezzo che richiede superfici piane fresate, fori trasversali, scanalature per chiavette e fori filettati, OLTRE a diametri torniti, filettature, scanalature e dettagli superficiali, viene completato in una o due configurazioni senza dover spostare il pezzo tra le macchine. Questo elimina l'accumulo di tolleranze che si verifica ogni volta che un pezzo viene riposizionato, un errore composto che può superare ±0,05 mm su quattro diverse configurazioni di fresatura e tornitura. Presso XINKEY MOULD, la nostra cella di fresatura-tornitura a 5 assi gestisce l'intero spettro, dai semplici alberi torniti a pezzi prismatici complessi che richiedono caratteristiche su cinque facce più geometria cilindrica. Ogni lavoro, dal singolo prototipo alla produzione di 10.000 pezzi, inizia con un'analisi DFM (Design for Manufacturing) che include un'analisi di accessibilità a 5 assi, seguita dalla programmazione CAM con simulazione del percorso utensile con controllo delle collisioni, che include il modello cinematico completo della macchina. Per i pezzi che non richiedono la contornatura simultanea a 5 assi (per giranti, superfici 3D e geometrie con sottosquadro, consultare la nostra pagina dedicata alla lavorazione CNC a 5 assi), la fresatura-tornitura a 5 assi offre il percorso più rapido e preciso dal grezzo al componente finito.

Tolleranza fino a ±0,02 mm
Fresatura a 3 assi e tornitura CNC combinate
Ideale per alloggiamenti, alberi, staffe e dime
Gamma completa di materiali: metallo e plastica
Tempi di consegna rapidi per prototipi e produzioni a basso volume

Chat ora Messaggio Posta elettronica

Dettagli del prodotto

1. Quali problemi può risolvere questo prodotto?

Variazioni di tolleranza nella produzione di lotti di alluminio

La lavorazione dell'alluminio 6061-T6 genera una notevole quantità di calore; man mano che una serie di pezzi viene prodotta, che può arrivare a centinaia o migliaia, l'usura dell'utensile e la dilatazione termica del mandrino modificano gradualmente le dimensioni. Una caratteristica che risulta conforme alle specifiche sul pezzo n. 10 potrebbe presentare una deviazione di 0,03-0,05 mm dalla tolleranza entro il pezzo n. 500, se non monitorata. XINKEY MOULD implementa controlli SPC in corso di processo a intervalli predefiniti (ogni 50-100 pezzi a seconda della criticità della tolleranza), con una gestione della durata degli utensili che prevede la sostituzione preventiva degli stessi prima che l'usura superi la finestra di tolleranza. La verifica con CMM sui campioni del primo e dell'ultimo pezzo di ogni lotto conferma la stabilità del processo.

Accumulo di errori di impostazione tra le operazioni di fresatura e tornitura

Quando un pezzo passa da una fresatrice CNC (per superfici piane, fori, scanalature) a un tornio CNC (per diametri, filettature, scanalature), ogni riposizionamento introduce un errore di allineamento. Quattro impostazioni = quattro fonti di errore indipendenti e la posizione geometrica finale del pezzo tra un foro fresato e un diametro tornito può essere sfasata di 0,05 mm o più, anche se ogni singola macchina mantiene una tolleranza di ±0,01 mm. La prassi standard è quella di sovradimensionare il materiale e rilavorare le superfici di accoppiamento, con conseguente aumento dei costi e dei tempi di consegna. La piattaforma di fresatura e tornitura a 5 assi di XINKEY MOULD completa le operazioni di fresatura e tornitura sulla stessa macchina con lo stesso sistema di coordinate di lavoro. Il foro e il diametro condividono lo stesso riferimento: zero errore di trasferimento, zero compensazione di riallineamento.

Vibrazioni e degrado della finitura superficiale nelle cavità profonde

La fresatura di cavità profonde e superfici a parete sottile, soprattutto in acciaio inossidabile e titanio, introduce flessioni e vibrazioni dell'utensile che compromettono la finitura superficiale e la precisione dimensionale. Le frese a lunga portata standard amplificano le vibrazioni quando il rapporto lunghezza/diametro supera 4:1. XINKEY MOULD programma strategie di percorso utensile adattive a 5 assi (fresatura trocoidale, sgrossatura dinamica) che mantengono un angolo di impegno dell'utensile costante e riducono le forze di taglio radiali, combinando l'accesso inclinato dell'utensile per una maggiore portata con portautensili antivibrazione per rapporti L/D superiori a 5:1.

2. Applicazioni tipiche

Blocchi collettori pneumatici e idraulici

Corpi collettori multiporta con canali interni intersecanti, porte filettate su più facce e superfici di tenuta O-ring che richiedono perpendicolarità su tre o più piani. La lavorazione a 5 assi in un'unica impostazione garantisce che tutte le superfici delle porte siano lavorate perpendicolarmente ai rispettivi assi senza errori di allineamento cumulativi. Materiali: alluminio 6061/7075, acciaio inossidabile 316L per applicazioni con fluidi corrosivi.

Alloggiamenti per cuscinetti, alberi e componenti rotanti di tornitura-fresatura.

Sedi di cuscinetti di precisione (alesaggio con tolleranza H7) con diametri torniti concentrici, flange di montaggio fresate, fori di lubrificazione trasversali, scanalature per chiavette e filettature, il tutto lavorato con un riferimento di riferimento comune su un'unica piattaforma a 5 assi. Finitura superficiale Ra 0,8 µm o migliore sui perni dei cuscinetti. Materiali: acciaio legato 4140, acciaio inossidabile 304/316, alluminio 7075.

Componenti per l'automazione e il fissaggio

Piastre di base, staffe di montaggio, supporti per sensori, pinze di presa e corpi di fissaggio personalizzati per linee di assemblaggio automatizzate. Lavorazione multifaccia con superfici di montaggio ad angolo composto, completata senza necessità di riposizionamento. Capacità di utilizzo di materiali misti: alluminio per componenti strutturali leggeri, acciaio per superfici di guida resistenti all'usura, il tutto nell'ambito di un unico piano di qualità.

Prototipi e componenti funzionali a bassa produzione

Prototipi monoblocco per la validazione del design, i test funzionali e gli assemblaggi di verifica dell'assemblaggio. Vantaggio della velocità a 5 assi: prototipazione di componenti multifaccia in un'unica configurazione con relazioni geometriche direttamente verificabili. Materiali: alluminio 6061 per prototipi meccanici, acciaio inossidabile 304 per test di resistenza alla corrosione, POM per test di meccanismi a incastro. Tempi di consegna: 3-5 giorni lavorativi.

Componenti per prodotti di consumo e apparecchiature industriali

Involucri per fotocamere, supporti per motori di droni, componenti per biciclette, parti del gruppo erogatore per macchine da caffè e custodie per dispositivi portatili. Finitura in alluminio anodizzato per le superfici a contatto con il consumatore; finiture opache sabbiate o in metallo spazzolato su richiesta. La fresatrice-tornitrice a 5 assi gestisce profili esterni complessi e fori di precisione in un'unica attrezzatura.

3. Tabella delle specifiche

Articolo	Dettagli
Capacità di processo	Fresatura CNC a 5 assi, tornitura CNC e lavorazione combinata fresatura-tornitura a 5 assi.
Area di lavoro (fresatura)	Ø500 × 400 mm tipico; posizionamento a 5 assi per accesso multifaccia senza necessità di riposizionamento
Area di lavoro (tornitura)	Ø300 × 500 mm; alimentazione a barra Ø65 mm
Tolleranza standard	±0,01 mm per operazioni di fresatura e tornitura-fresatura; ±0,005 mm per tornitura (caratteristiche cilindriche)
Tolleranza raggiungibile	±0,005 mm su richiesta (con costi aggiuntivi di ispezione e lavorazione)
Finitura superficiale (come lavorata)	Ra 0,8–1,6 µm standard; Ra 0,4 µm ottenibile nelle passate di finitura con percorso utensile ottimizzato
Zona materiali	Alluminio (6061, 7075, 5083, 2024), acciaio inossidabile (304, 316L, 303, 17-4PH), acciaio legato (4140, 4340), ottone, rame, titanio (grado 2, grado 5), POM, nylon (PA6, PA66), PEEK, PTFE, PC, ABS
Gamma di dimensioni dei componenti	5 mm – 500 mm (fresatura); Ø3 mm – Ø300 mm (tornitura)
Dimensione del lotto	Da un singolo prototipo a 50.000 pezzi di produzione in serie
Tempi di consegna (prototipo)	3-5 giorni lavorativi per i singoli componenti; 5-7 giorni per gli assemblaggi composti da più componenti.
Tempi di consegna (produzione)	7-10 giorni per ≤500 pezzi; 10-15 giorni per 500-5.000 pezzi; tempi specifici per progetto oltre i 5.000 pezzi
Controllo qualità	Rapporto dimensionale CMM sul primo articolo e sul campione del lotto; tester di rugosità superficiale; verifica del calibro della filettatura; controlli SPC in corso di processo sulle serie di produzione; sonda in macchina per la verifica del riferimento tra le operazioni
Opzioni di finitura	Anodizzazione (trasparente, nera, colorata), anodizzazione dura, sabbiatura, spazzolatura, verniciatura a polvere, nichelatura chimica, passivazione (acciaio inossidabile)
Formati dei file di progettazione	STEP, IGES, X_T (Parasolid); disegno PDF 2D con tolleranze e indicazioni sulla finitura superficiale

4. Processo di progetto e controllo qualità

Fase 1: Analisi DFM e programmazione CAM a 5 assi

Azione:Analisi del CAD 3D per la lavorabilità di fresatura e tornitura a 5 assi: accessibilità delle caratteristiche multifaccia, raggi interni minimi, portata dell'utensile con asse utensile inclinato, fattibilità di pareti sottili. Definizione della strategia a impostazione singola: quali operazioni vengono eseguite con il mandrino di fresatura e quali con la modalità di tornitura. Generazione di percorsi utensile CAM a 5 assi con simulazione della macchina con controllo delle collisioni, incluso il modello cinematico completo.

Focus sul controllo qualità:Report DFM: analisi di accessibilità a 5 assi, strategia di impostazione consigliata, tempo di ciclo stimato con quantificazione dei benefici dell'integrazione fresatura-tornitura. Simulazione CAM verificata: zero collisioni, il percorso utensile copre tutte le caratteristiche, sistemi di coordinate di tornitura e fresatura allineati.

Fase 2: Preparazione dei materiali e configurazione della macchina

Azione:Reperimento di materiale certificato secondo le specifiche - certificati di fabbricazione forniti. Taglio del materiale con sovrametallo di lavorazione. Impostazione di un unico dispositivo di fissaggio per la sequenza fresatura-tornitura. Sondaggio del pezzo per stabilire il sistema di coordinate di lavoro comune sia alle operazioni di fresatura che di tornitura. Caricamento della libreria utensili per il mandrino di fresatura e la torretta di tornitura; misurazione laser di tutte le lunghezze degli utensili.

Focus sul controllo qualità:Controllo della certificazione del materiale: grado della lega, tempra, tracciabilità del lotto. Allineamento del pezzo: eccentricità della sonda ≤0,01 mm. Misurazione degli utensili: tutti gli utensili entro ±0,01 mm dal valore programmato. Offset del mandrino di fresatura e della torretta di tornitura verificati.

Fase 3: Lavorazione di elementi torniti e sgrossatura a 5 assi

Azione:Eseguire le operazioni di tornitura: spianatura, tornitura del diametro esterno, alesatura del diametro interno, taglio di filettature e scanalature. Quindi passare alla modalità di fresatura a 5 assi: sgrossare le superfici prismatiche utilizzando il posizionamento 3+2 con angoli composti ottimali per ciascuna superficie. Lasciare un sovrametallo di 0,2-0,5 mm per la finitura. Eseguire un controllo intermedio con sonda sui punti di riferimento per verificare che non vi siano spostamenti del pezzo tra le fasi di tornitura e fresatura.

Focus sul controllo qualità:Controllo della sonda in corso di lavorazione: i punti di riferimento sono stabili entro 0,01 mm dopo la fase di tornitura. Misurazione post-sgrossatura: il materiale residuo è uniformemente distribuito tra 0,2 e 0,5 mm. Controllo del calibro della filettatura: passa/non passa sulle filettature tornite. Controllo delle condizioni dell'inserto: sostituirlo se l'usura del fianco supera 0,2 mm.

Fase 4: Lavorazione di finitura e sbavatura a 5 assi

Azione:Esecuzione di passaggi di finitura a 5 assi: finitura con utensile inclinato per una migliore qualità superficiale su superfici angolate, profondità di taglio ridotta (0,05–0,15 mm), velocità del mandrino e avanzamento ottimizzati per la rugosità Ra target. Fresatura di filettature di precisione, incisione secondo le specifiche. Sbavatura manuale e vibratoria per rimuovere spigoli vivi.

Focus sul controllo qualità:Controllo dimensionale CMM su tutte le caratteristiche critiche, sia fresate che tornite, rispetto allo stesso riferimento di riferimento. Misurazione della rugosità superficiale sulle superfici contrassegnate. Controllo del calibro della filettatura (passa/non passa) su tutte le filettature. Ispezione visiva: assenza di bave, assenza di segni di utensili, finitura uniforme su superfici fresate e tornite.

Fase 5: Trattamento superficiale e controllo qualità finale

Azione:Coordinamento del trattamento superficiale: anodizzazione, placcatura, verniciatura a polvere, passivazione. Verifica dimensionale post-trattamento per tenere conto dello spessore del rivestimento. Pulizia finale e imballaggio protettivo.

Focus sul controllo qualità:Controllo CMM post-trattamento sulle dimensioni critiche (tenendo conto dell'accumulo di rivestimento). Misurazione dello spessore del rivestimento. Test in nebbia salina sulle parti placcate, ove specificato. Ispezione visiva finale: finitura superficiale uniforme, assenza di danni da manipolazione. Spedizione con rapporto dimensionale, certificati dei materiali e registri di controllo del processo.

5. Perché scegliere XINKEY MOULD?

Rapporto CMM standard per ogni lotto di produzione

Non spediamo una dichiarazione di conformità sperando che i pezzi siano compatibili. Ogni ciclo di produzione include un report dimensionale CMM sui pezzi del primo articolo e sui campioni di lotto: le dimensioni critiche vengono misurate rispetto alla tolleranza del disegno, con la registrazione della deviazione. Per la produzione in serie, i diagrammi di controllo SPC monitorano la stabilità del processo per l'intero ciclo. Avrete la certezza che i pezzi siano conformi alle specifiche prima ancora di riceverli.

Tracciabilità dei materiali: dallo stoccaggio alla spedizione

Tutto il materiale metallico viene acquistato da acciaierie certificate ISO, dotate di certificati di collaudo (MTC) che ne consentono la tracciabilità fino al lotto di produzione. I certificati dei materiali sono inclusi nella documentazione di spedizione. Per i settori regolamentati (medicale, aerospaziale, automobilistico), la completa tracciabilità dei materiali e dei processi viene mantenuta durante l'intero processo di lavorazione e finitura.

Nessun ordine minimo: prototipo o produzione, stesso rigore ingegneristico a 5 assi.

Molte officine meccaniche di precisione impongono un quantitativo minimo d'ordine perché i costi di allestimento superano il valore del pezzo per volumi ridotti. XINKEY MOULD accetta prototipi singoli con lo stesso processo DFM, CAM a 5 assi e controllo qualità applicato agli ordini da 10.000 pezzi. L'ingegneria non si ridimensiona, cambia solo la dimensione del lotto. I clienti che realizzano prototipi spesso passano alla produzione con noi perché il processo è già stato collaudato sulla stessa piattaforma a 5 assi.

6. Domande frequenti

D1: Quali tolleranze potete garantire per i pezzi lavorati con tornitura-fresatura a 5 assi?

La tolleranza standard è di ±0,01 mm per le operazioni di fresatura/fresatura-tornitura e di ±0,005 mm per le lavorazioni di tornitura cilindrica. Poiché fresatura e tornitura condividono lo stesso piano di riferimento sulla nostra piattaforma a 5 assi, la posizione geometrica reale tra le lavorazioni fresate e tornite viene mantenuta senza l'errore di riposizionamento che caratterizza le officine di fresatura e tornitura. È possibile ottenere tolleranze più strette: discuterne in fase di preventivo.

D2: Ho sia elementi fresati che torniti: il pezzo può essere lavorato su macchine diverse?

No. Il nostro centro di fresatura e tornitura a 5 assi completa le operazioni di fresatura e tornitura su un'unica macchina con un unico sistema di coordinate di lavoro. Il pezzo non lascia la sua attrezzatura tra un'operazione e l'altra: il foro, il foro trasversale, la sede della chiavetta, la filettatura e il diametro fanno tutti riferimento allo stesso datum. Nessun passaggio di consegne, nessun riallineamento, nessuna discrepanza di tolleranza nelle caratteristiche di accoppiamento. Per i pezzi che richiedono anche complesse sagomature 3D a forma libera (giranti, pale di turbina, cavità di stampi), possiamo affidarli alla nostra cella di lavorazione simultanea a 5 assi dedicata: ve lo comunicheremo durante la fase di progettazione per la producibilità (DFM).

D3: Qual è la quantità minima d'ordine?

Pezzo unico. Accettiamo prototipi singoli per la validazione del design, piccoli lotti per la produzione pilota e produzioni in serie fino a 50.000 pezzi. Il prezzo per pezzo del prototipo è superiore a quello della produzione a causa dei costi di allestimento, ma non c'è un ordine minimo per iniziare.

D4: Quanto tempo ci vuole per la consegna del prototipo?

I prototipi monocomponente vengono spediti in 3-5 giorni lavorativi dalla conferma dell'ordine e del disegno. Gli assemblaggi multicomponente (ad esempio, da 5 a 15 componenti unici) vengono generalmente spediti in 7-10 giorni lavorativi. Per i progetti urgenti è disponibile un servizio espresso (2-3 giorni), soggetto alla capacità produttiva e alla disponibilità dei materiali.

D5: Potete procurarvi voi i materiali, oppure devo inviare io le mie scorte?

Ci riforniamo di tutti i metalli e le materie plastiche standard da acciaierie e distributori certificati, con certificati di provenienza inclusi nella spedizione. Se necessitate di un materiale specifico o disponete già di scorte approvate, potete fornirci il materiale e noi lo lavoreremo a partire dalle vostre scorte. È sufficiente specificarlo in fase di preventivo.

D6: Offrite servizi di finitura superficiale interni?

Coordiniamo la finitura superficiale attraverso stabilimenti partner qualificati, in conformità con il nostro piano di qualità: anodizzazione (trasparente, nera, colorata), anodizzazione dura, sabbiatura, verniciatura a polvere, nichelatura chimica e passivazione dell'acciaio inossidabile. Il controllo dimensionale post-finitura garantisce che lo spessore del rivestimento non comprometta le tolleranze delle superfici. Un unico referente gestisce l'intero processo, dalla lavorazione alla finitura.

D7: Quali formati di file sono necessari per un preventivo?

Disegno CAD 3D in formato STEP o IGES, più un disegno PDF 2D con dimensioni, tolleranze, specifiche della filettatura, indicazioni sulla finitura superficiale e tipo di materiale. Utili anche: quantità, requisiti di trattamento superficiale e tempi di consegna previsti. In genere forniamo preventivi entro 24-48 ore.

D8: Qual è la differenza tra la lavorazione di tornitura-fresatura a 5 assi e la lavorazione CNC a 5 assi presso XINKEY MOULD?

La tornitura-fresatura a 5 assi (questa pagina) è il nostro cavallo di battaglia in produzione: combina tornitura e fresatura multifaccia su un'unica piattaforma, ideale per pezzi con geometria cilindrica e caratteristiche prismatiche: alberi con scanalature per chiavette, collettori con porte filettate su più facce, alloggiamenti per cuscinetti con fori torniti e flange fresate. La lavorazione CNC a 5 assi (pagina separata) è la nostra specialità per geometrie complesse: gestisce giranti, pale di turbina, superfici di cavità di stampi 3D e caratteristiche di sottosquadro che richiedono una contornatura simultanea a 5 assi. Durante la fase di progettazione per la producibilità (DFM), vi consiglieremo il processo ottimale per il vostro pezzo.
